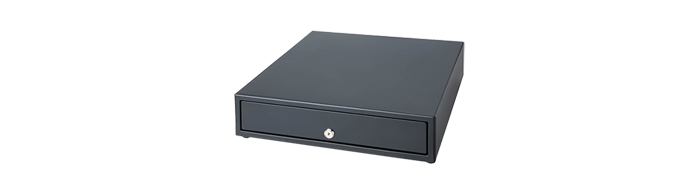

SMD146M
SMD146Mの特長
4紙幣6コインの十分な容量
ホワイトとブラックの2色を用意
開閉寿命100万回の高信頼性

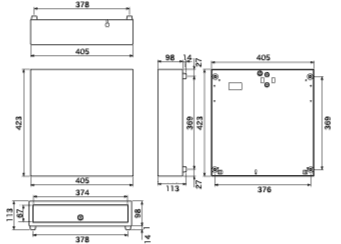

外形寸法図（単位mm）
仕様
| シリーズ名 | SMD146M | |
|---|---|---|
| 型番 | SMD146M | SMD146M BLK |
| ボディーカラー | ホワイト | ブラック |
| レイアウト | 平置き | |
| 開閉方式 | ドロアーフロントロック（ソレノイドオープン方式） | |
| ソレノイド通電時間 | 50 ～ 500ms | |
| 金種 | 4札、6コイン | |
| コネクター・ケーブル | 6ピンモジュラー | |
| キー動作 |
45度右回転：オープン 90度左回転：ロック |
|
| 付属品 | キー：2個 | |
| 電源電圧 | DC 24V ±10% | |
| 消費電力 | 1A以下(DC24V/プリンター本体より電源供給) | |
| 信頼性 | 開閉100万回(抽出し過重3kg ただし消耗品を除く) | |
| 外形寸法 | 405×423×112mm（W×D×H）ゴム足含 | |
| 重量 | 約7.6kg | |
mJ-Drawer対応機種
| サーマルプリンター |
mC-Print2シリーズ mC-Print3シリーズ FVP10シリーズ TSP100IIIシリーズ TSP650IIシリーズ TSP700IIシリーズ TSP800IIシリーズ |
|
|---|---|---|
| ドットマトリックスプリンター | SP700シリーズ SP298シリーズ |
|
本製品は、スタープリンターに接続して使用するキャッシュドロアーです。
対応機種との組み合わせにて、ご使用ください。
対応機種以外との組み合わせにつきましては、動作保証外となります。
キャッシュドロアーのモジュラーコネクターをプリンターの外部機器駆動用コネクター(DKコネクター)に接続することにより、ソフトウェアを使って引き出しを開けることができます。
また本製品の前面についているキーロックを使って、 鍵をかけたり、手動で引き出しを開けることができます。
